زمين فوتبال تمريني براي زمين هاي فوتبال کلاس I و II، دو روش مرسوم است: 1) استفاده از 6 يا 8 پايه در طرفين زمين و نصب پروژکتورهاي متقارن، 2) نصب 4 پايه در چهار گوشه زمين و استفاده از پروژکتورهاي متقارن. با توجه به اينکه نمونه هايي از استفاده از پروژکتورهاي متقارن در زمين تنيس ارايه شده است، در اين مثال از پروژکتورهاي متقارن استفاده کرده ايم.
مشخصات چراغ ها با توجه به کلاس زمين بازي و شدت روشنايي مورد نياز، چراغ مورد استفاده در اين طرح، چراغ سري S2 Maxi ساخت شرکت Siteco با کد محصول 5NA75301WS02 مي باشد. نوع لامپ به کار رفته در اين چراغ، متال هاليد 2000 وات از نوع تيغه اي (Double Ended) است. نحوه چيدمان چراغ ها براي دستيابي به نتيجه مورد نظر در چهار گوشه زمين، چهار پايه به ارتفاع 25 متري نصب شده اند و در روي هر پايه شش پروژکتور نصب شده است. جهت تابش هر کدام از پروژکتورها در شکل زير نشان داده شده است.

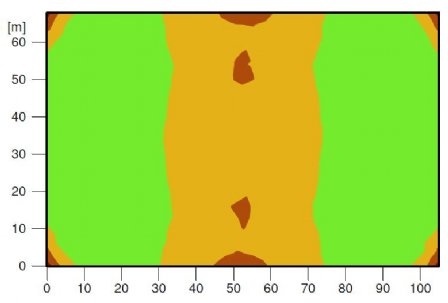

نمودار رنگي False Color زير مقدار شدت روشنايي را بر روي سطح زمين نشان مي دهد. خلاصه نتايج محاسبات روشنايي در مورد اين زمين عبارتند از: شدت روشنايي متوسط: 209 لوکس حداکثر شدت روشنايي: 148 لوکس شدت روشنايي حداقل به متوسط: 0.71 شدت روشنايي حداقل به حداکثر: 0.56
|
||
